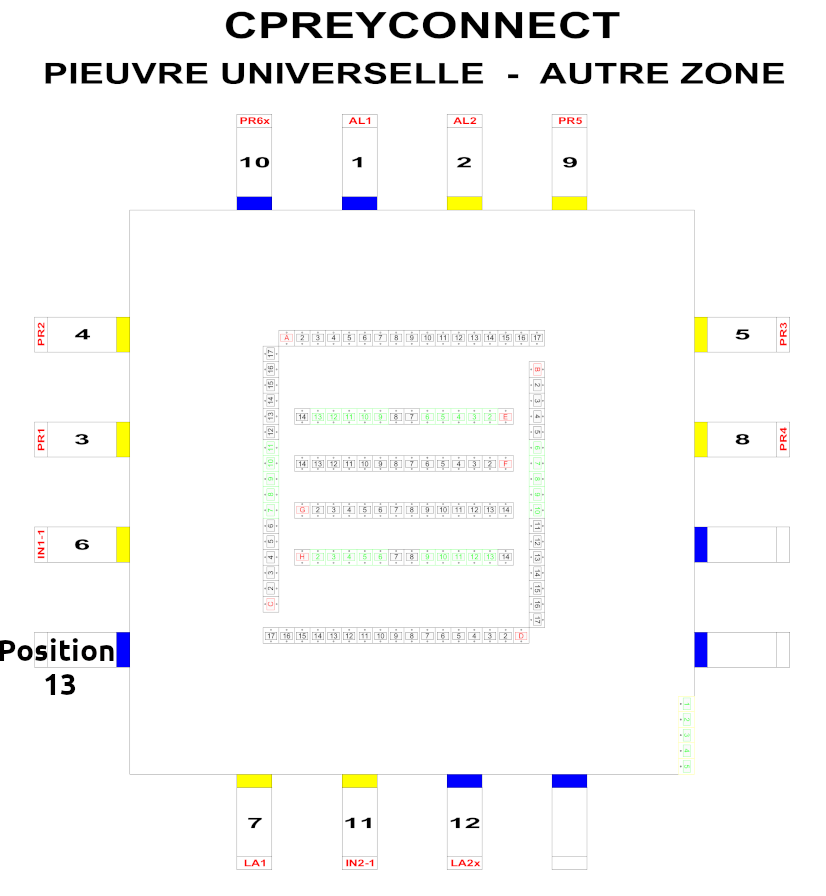

Câblage des extensions de la position 13 du boitier Autre Zone

CAS DE FIGURE 4 :

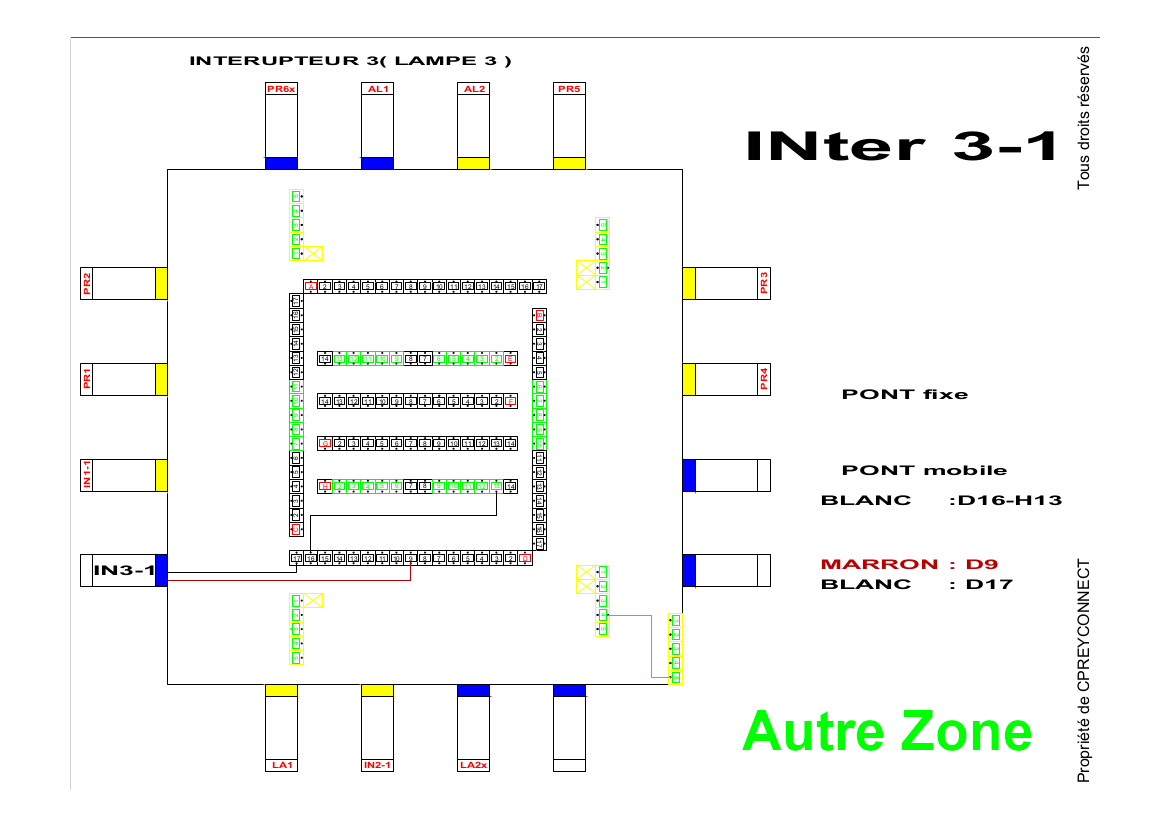

Pour installer un  interrupteur simple en position 13, pour la lampe 3  utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 13.
  • Une gaine de 20 avec 2 fils Blanc, Marron de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le Bleu, le 2° Blanc et le vert.
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire un pont mobile en blanc 1.5 entre D16 et H13

Vous pouvez télécharger le fichier : PEU_Autre_+Interrupteur-3_PO13

CAS DE FIGURE 5 :

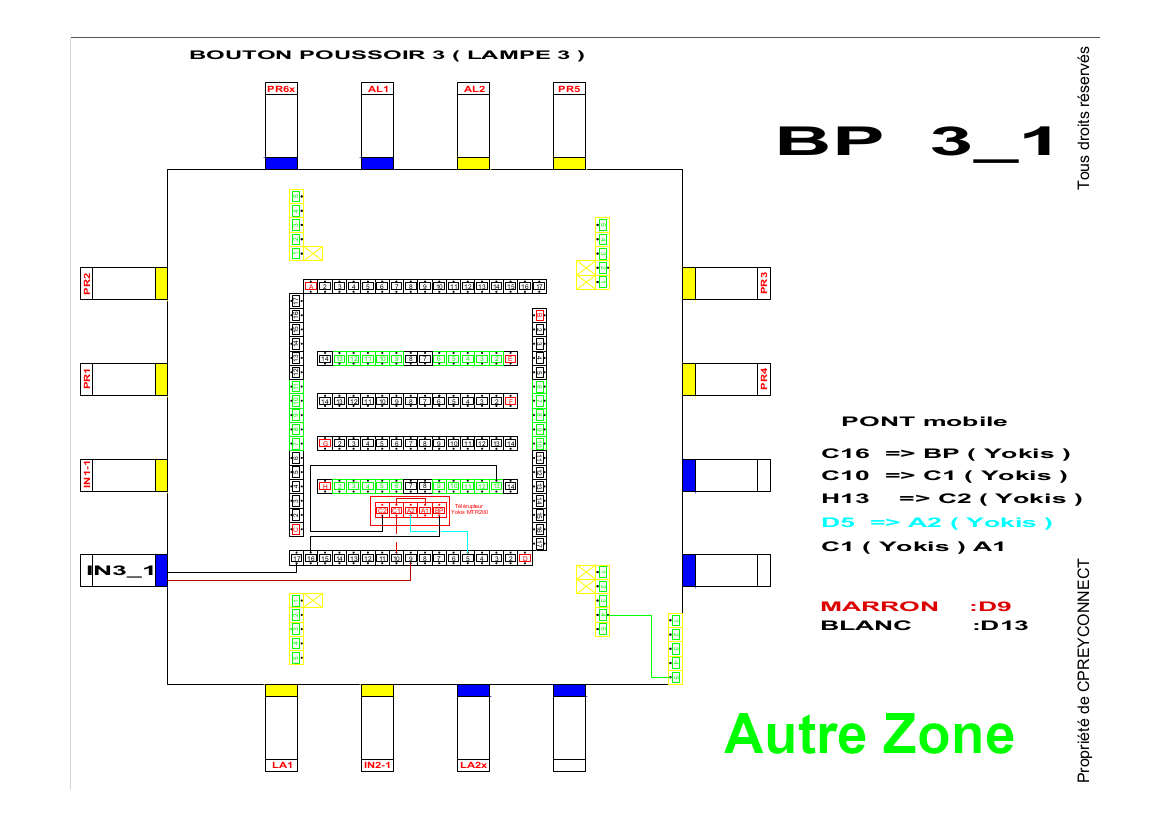

Pour installer un bouton poussoir en position 13, pour la lampe 3, utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 13.
  • Une gaine de 20 avec 2 fils Marron, Blanc de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Bleu le Noir, le vert et un blanc(W).
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire 5 ponts mobiles entre la carte et le module Yokis (voir le schéma)

Vous pouvez télécharger le fichier : PEU_Autre_+Poussoir_lampe-3_PO13

CAS DE FIGURE 6 :

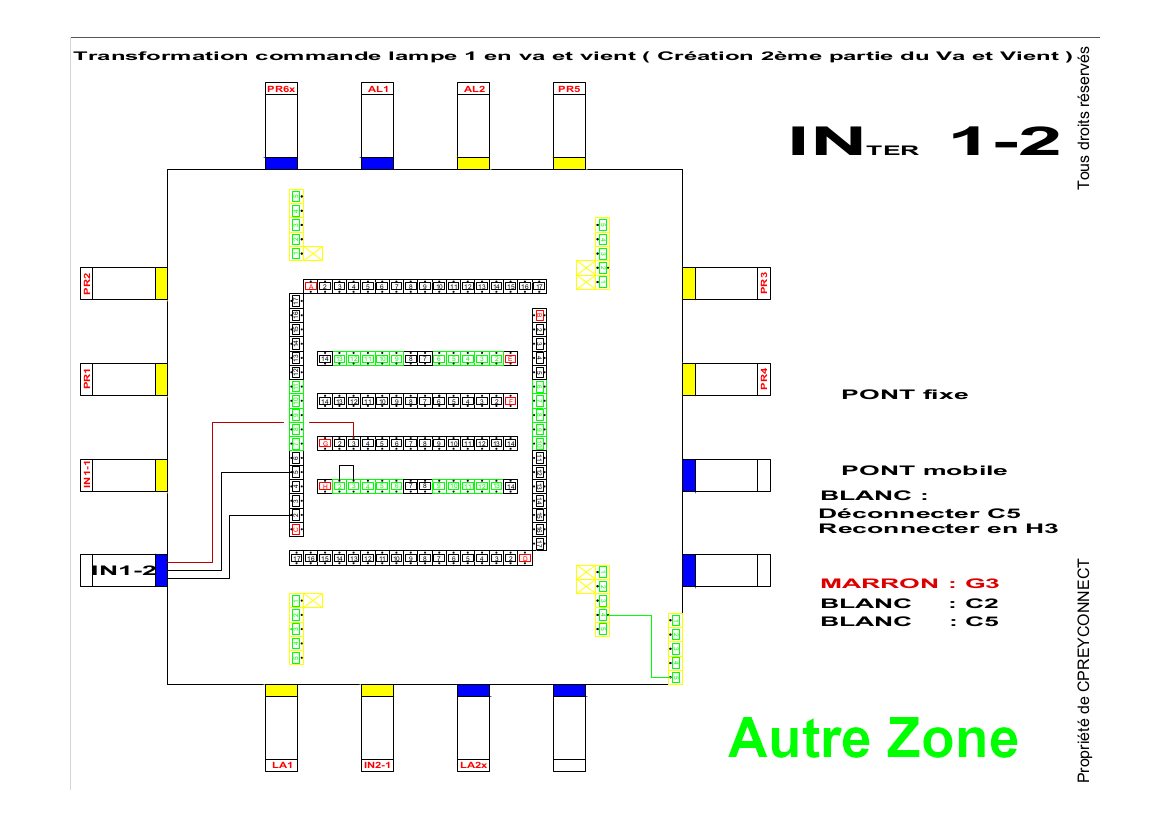

Pour installer un 2ème interrupteur va et vient en position 13, pour la lampe 1  utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Une gaine de 20 avec 3 fils Marron, Blanc, Blanc de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le bleu et le vert.
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Pont mobile : Déconnecter le fil C5 pour le reconnecter en H3

Vous pouvez télécharger le fichier : PEU_Autre_+V&V_lampe-1_PO13
