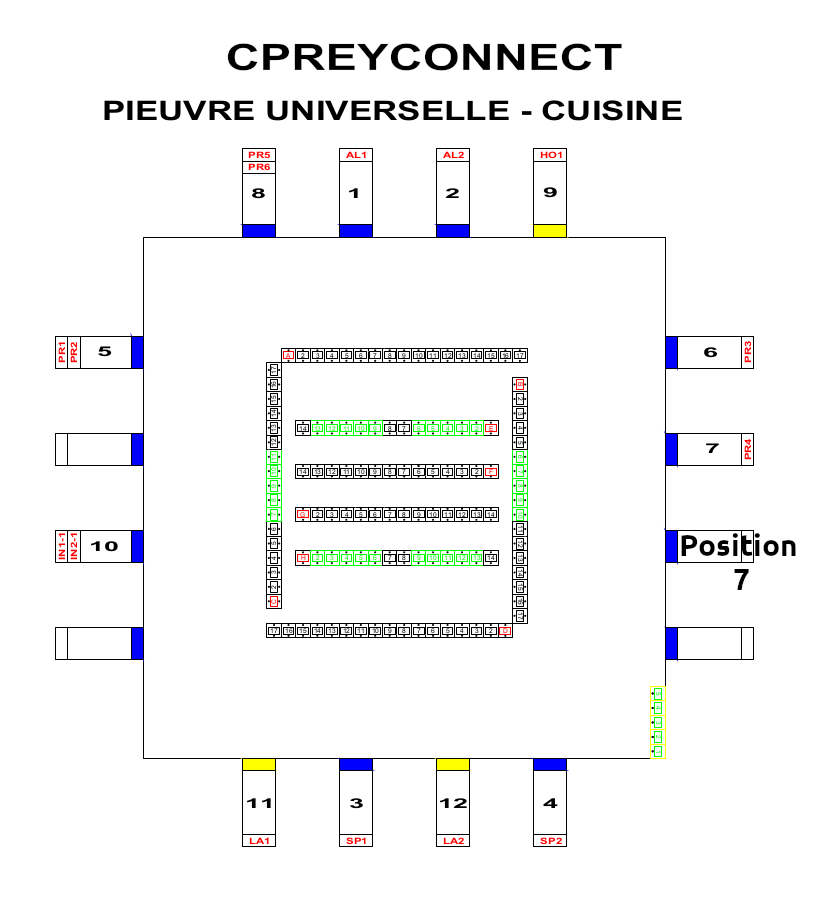

Zone Cuisine Position 7

Câblage des extensions de la position 7 du boitier Zone Cuisine

CAS DE FIGURE 2 :

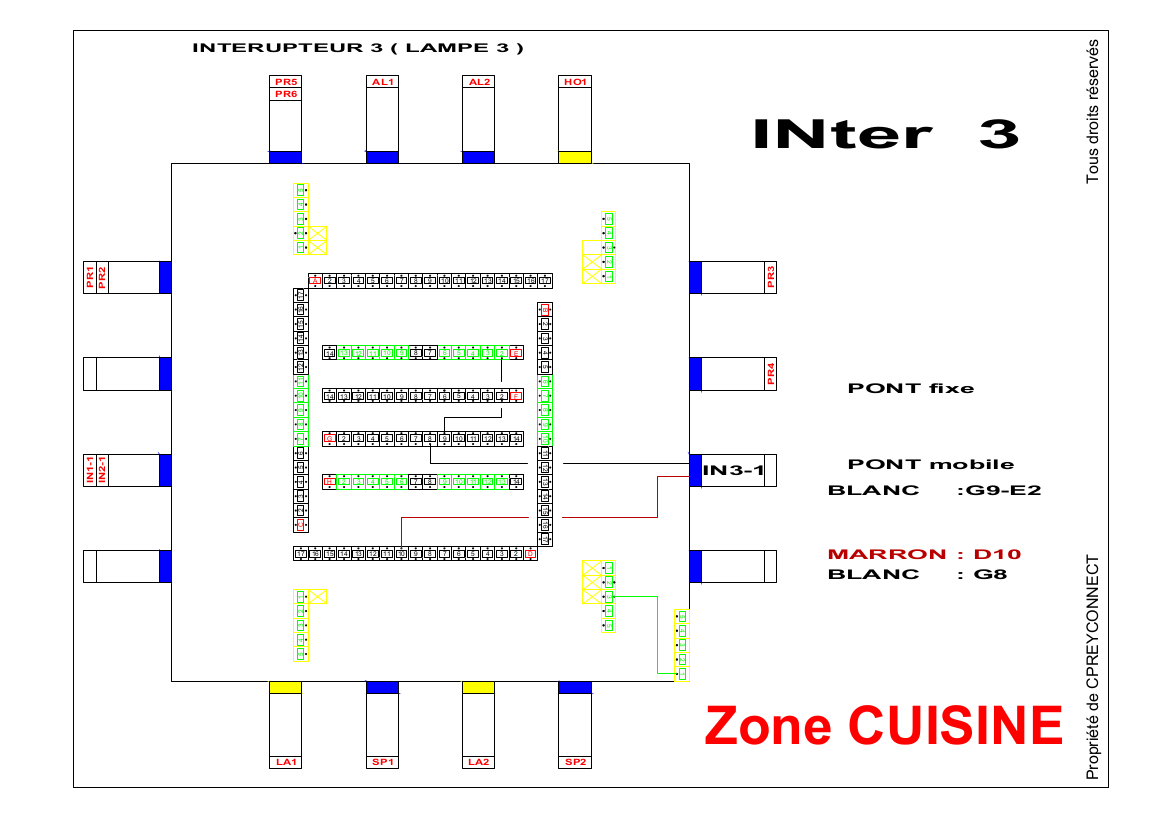

Pour installer un  interrupteur simple en position 7, pour la lampe 3  utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 7.
• Une gaine de 20 avec 2 fils Blanc, Marron de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le Bleu le 2° Blancet le vert.
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
• Faire un pont mobile en blanc 1.5 entre G9 et E2

Vous pouvez télécharger le fichier : PEU_CUISINE_+Interrupteur_lampe-3_PO7
