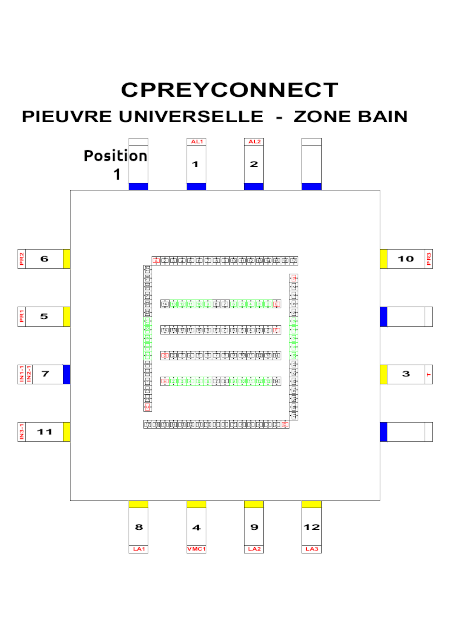

Câblage des extensions de la position 1 du boitier Zone Bain

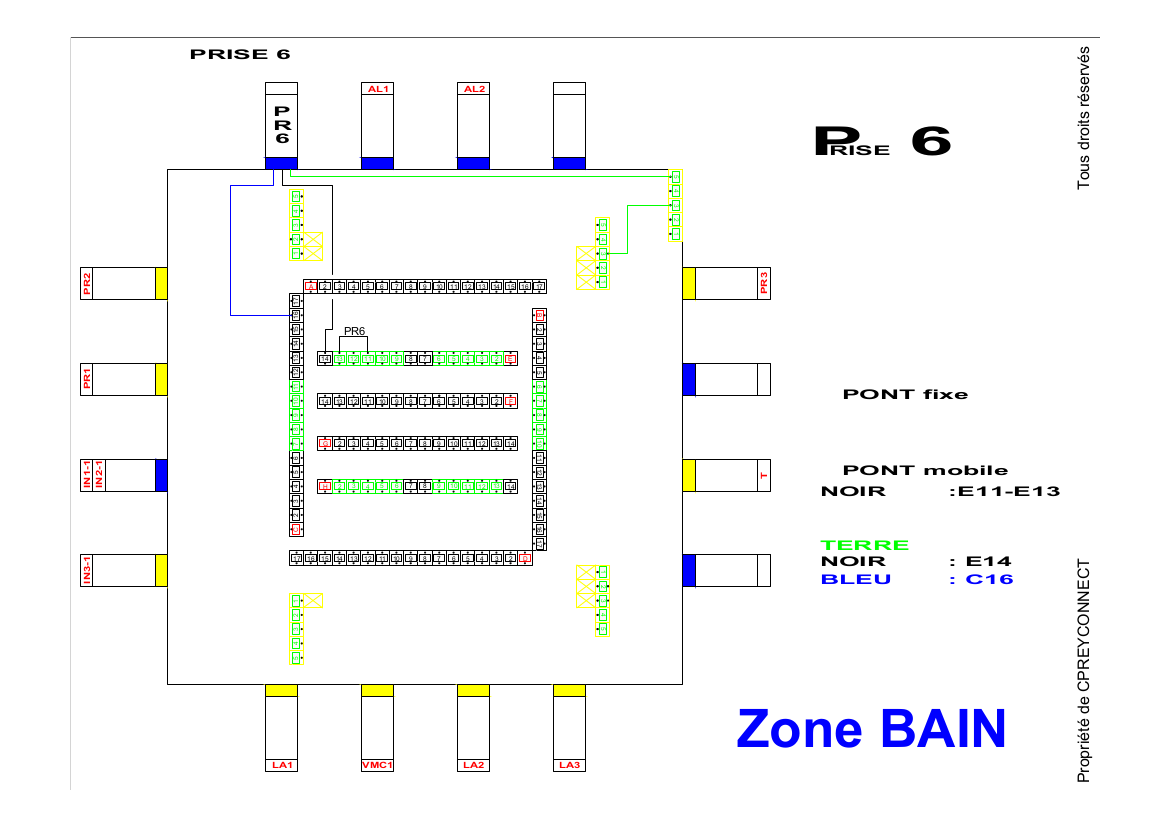

CAS DE FIGURE 3 :

Pour installer une prise 6 en position 1 utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Un pont mobile, fil de 1.5mm2 en Noir de 10cm pour relier les connecteurs E11 à E13
  • Une gaine de 20 avec 3 fils Noir, Bleu, Terre de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron et les 2 blancs(W).
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_BAIN_+Prise-6_PO1

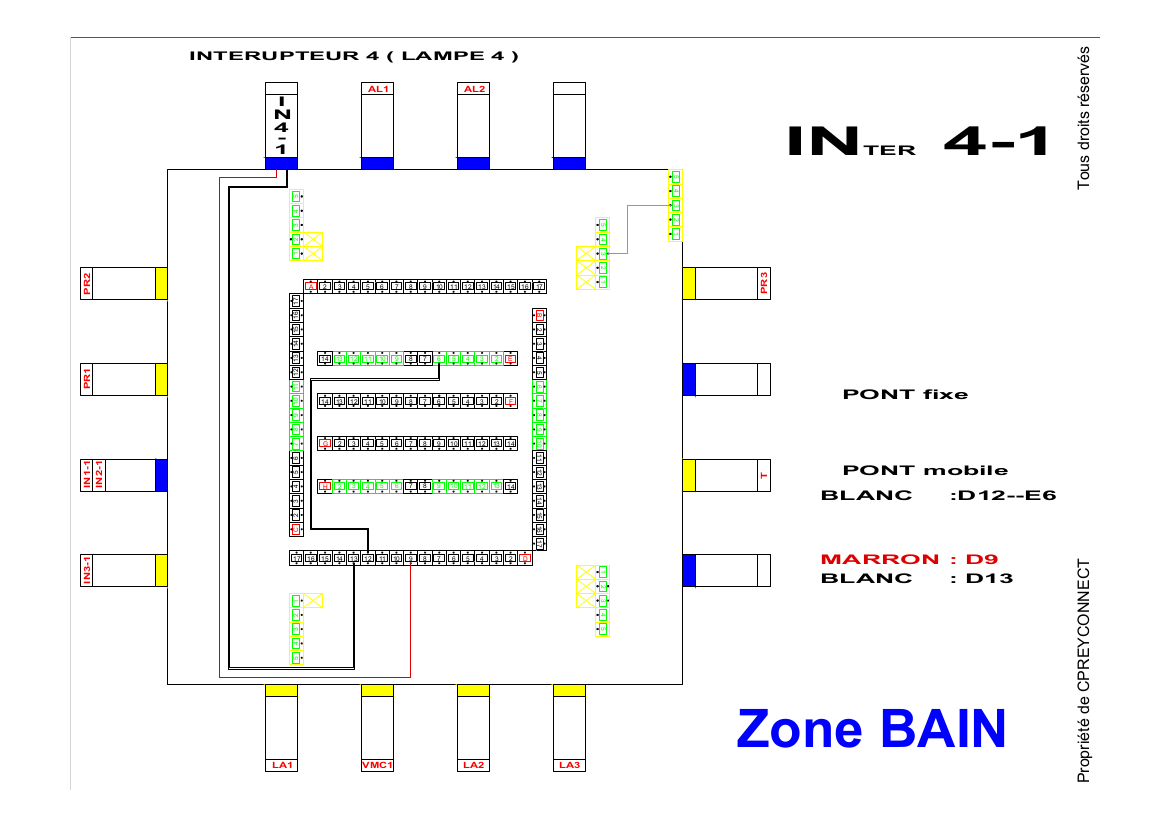

CAS DE FIGURE 6 :

Pour installer un  interrupteur simple en position 1, pour la lampe 4  utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Une gaine de 20 avec 3 fils Blanc, Blanc, Marron de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le Bleu et le vert.
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire un pont mobile en blanc 1.5 entre D12 et E6

Vous pouvez télécharger le fichier : PEU_BAIN_+Interrupteur-lampe-4_PO1

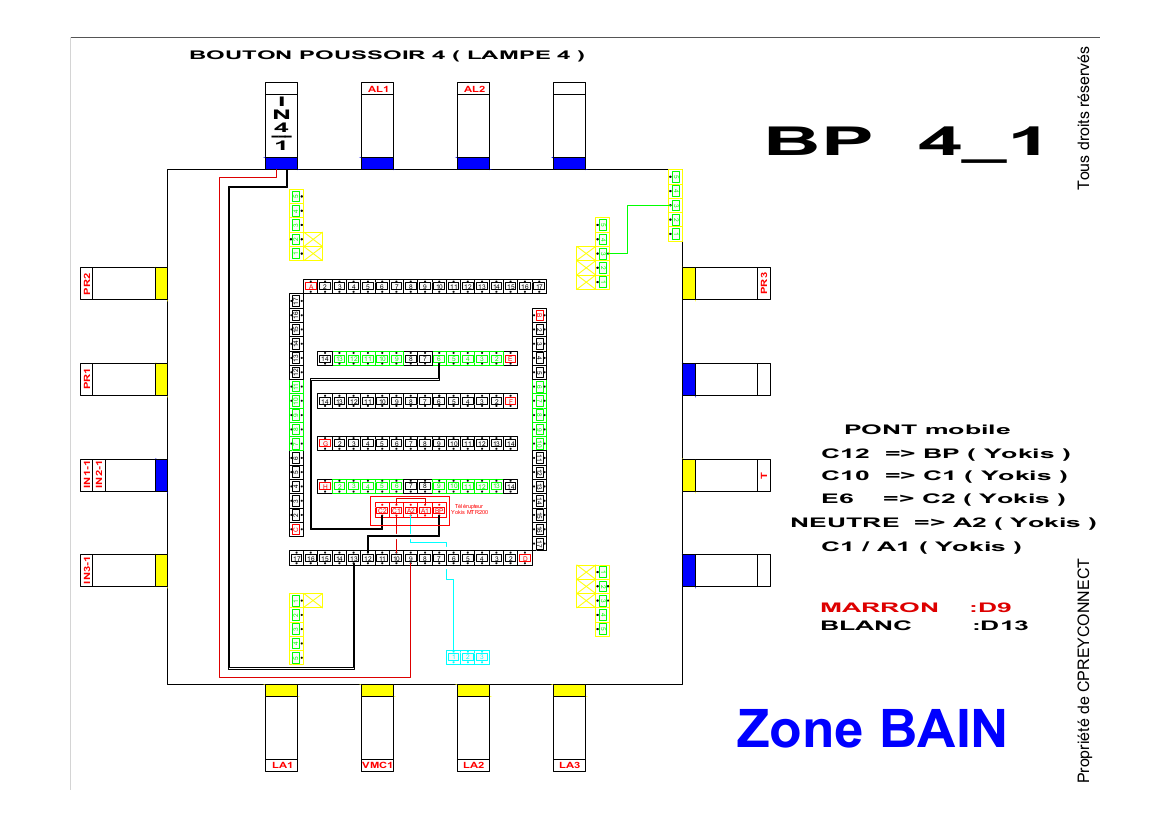

CAS DE FIGURE 7 :

Pour installer un bouton poussoir en position 1, pour la lampe 4, utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Une gaine de 20 avec 2 fils Marron, Blanc de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Bleu le Noir, le vert et un blanc(W).
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire 5 ponts mobiles entre la carte et le module Yokis (voir le schéma)

Vous pouvez télécharger le fichier : PEU_BAIN_+Poussoir_Lampe-4_PO1

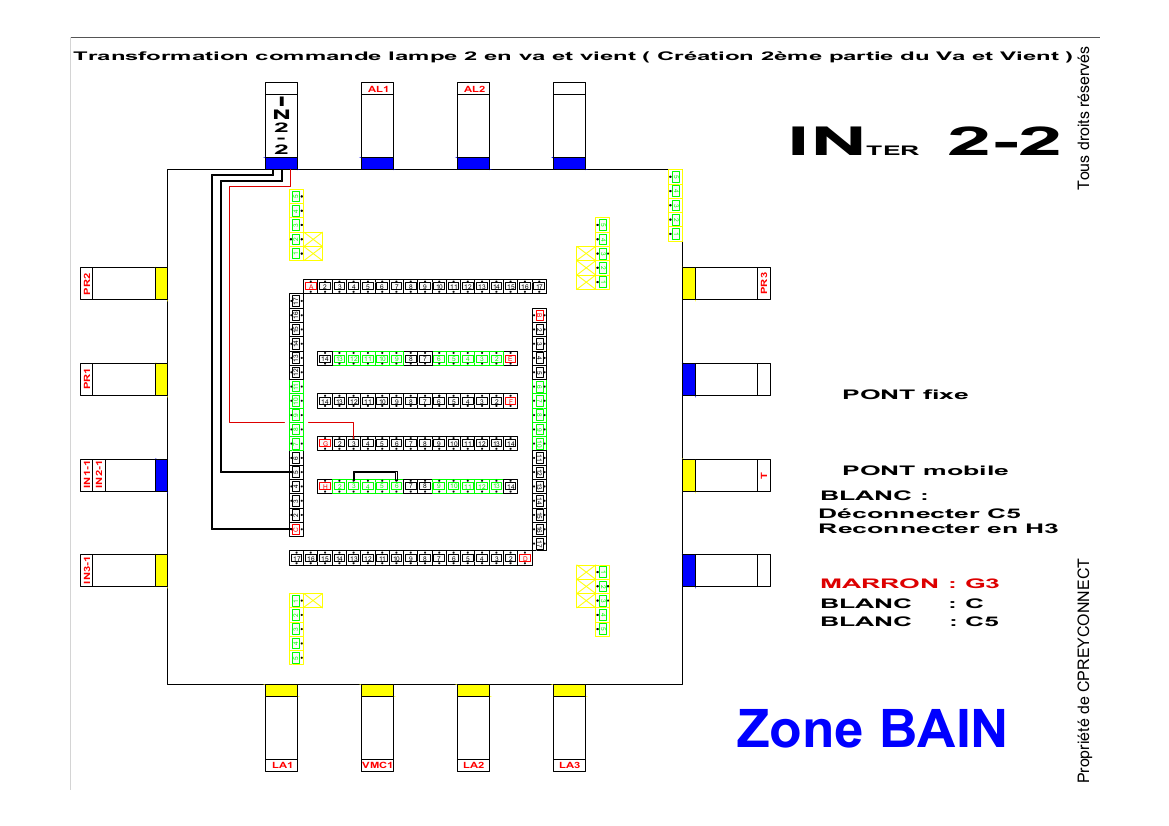

CAS DE FIGURE 8 :

Pour installer un 2ème interrupteur va et vient en position 1, pour la lampe 2  utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Une gaine de 20 avec 3 fils Marron, Blanc, Blanc de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le bleu et le vert.
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Pont mobile : Déconnecter le fil C5 pour le reconnecter en H3

Vous pouvez télécharger le fichier : PEU_BAIN_+2eV&V-Lampe-2_PO1

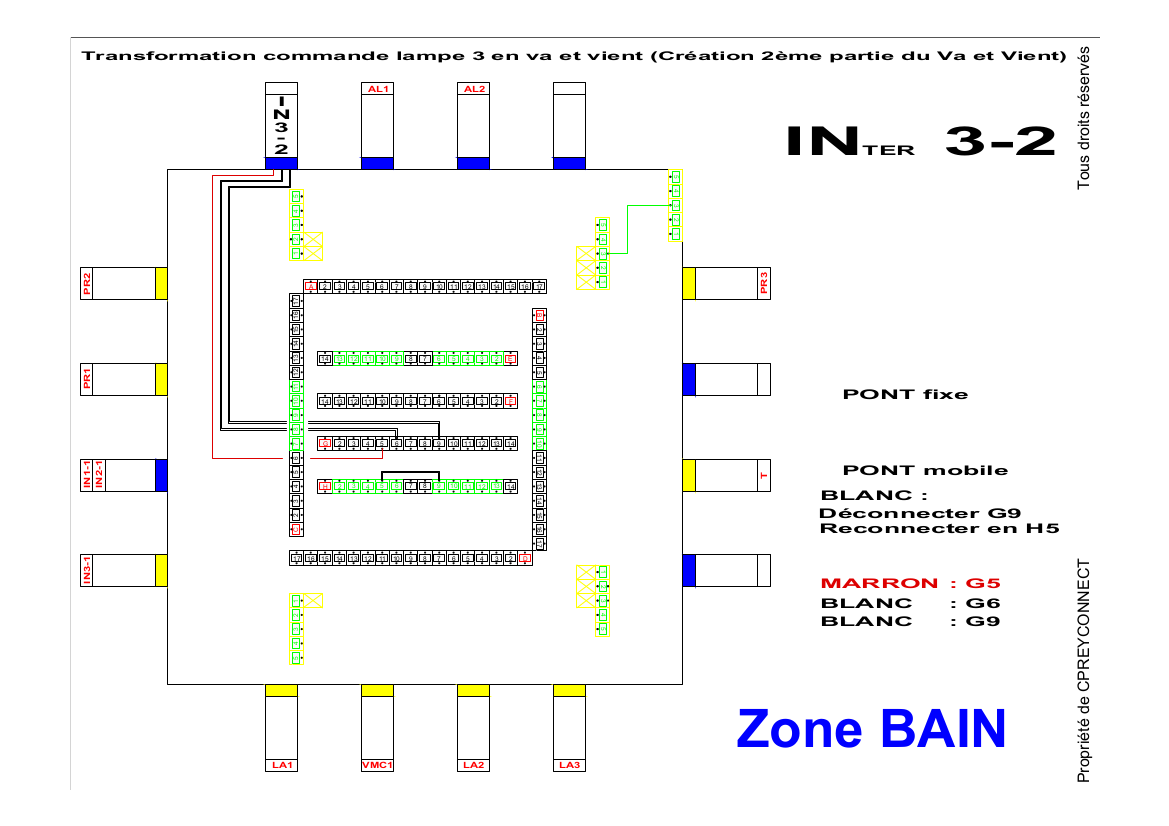

CAS DE FIGURE 9 :

Pour installer un 2ème interrupteur va et vient en position 1, pour la lampe 3  utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 1.
  • Une gaine de 20 avec 3 fils Blanc, Bleu, Terre de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron le Noir et un blanc(W).
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Pont mobile : Déconnecter le fil G9 pour le reconnecter en H5

Vous pouvez télécharger le fichier : PEU_BAIN_+2eme-V&V-Lampe-3_PO1
