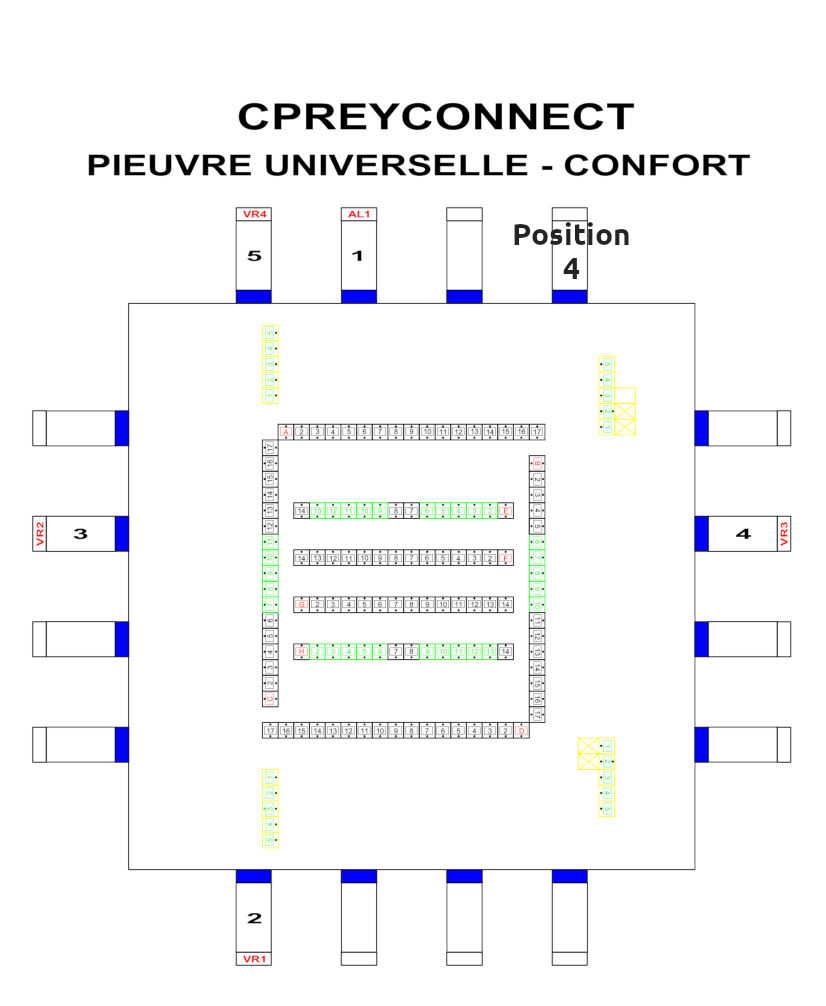

Zone Confort Position 4

Câblage des extensions de la position 4 du boitier Zone Confort

CAS DE FIGURE 2 :

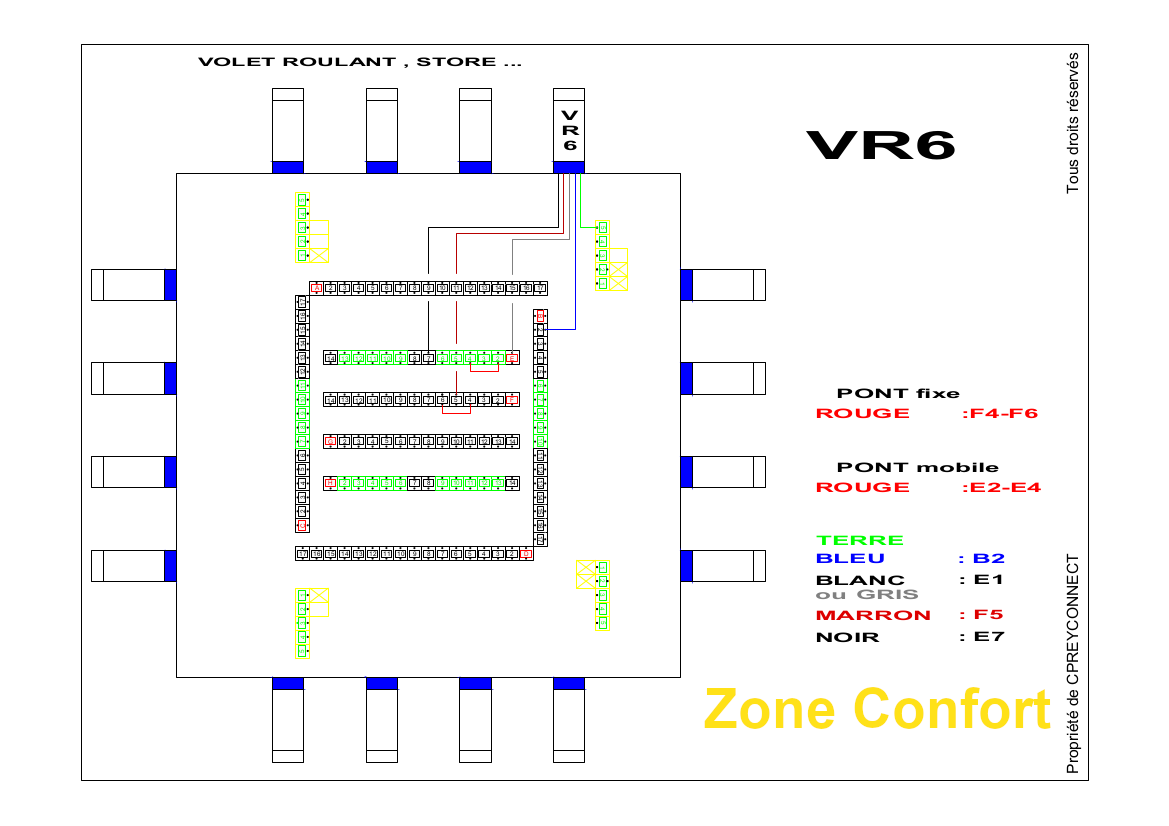

Pour installer un Volet Roulant 6 en position 4 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 4.
• Un pont fixe, fil de 1.5mm2 en Rouge de 10cm pour relier les connecteurs F4 à F6
• Un pont mobile, fil de 1.5mm2 en Rouge de 10cm pour relier les connecteurs E2 à E4
• Une gaine de 20 avec 5 fils Bleu, Blanc, Marron, Noir, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, les 2 blancs(W).


Vous pouvez télécharger le fichier : PEU_CONFORT_+VR6_PO4
