Zone Confort Position 10

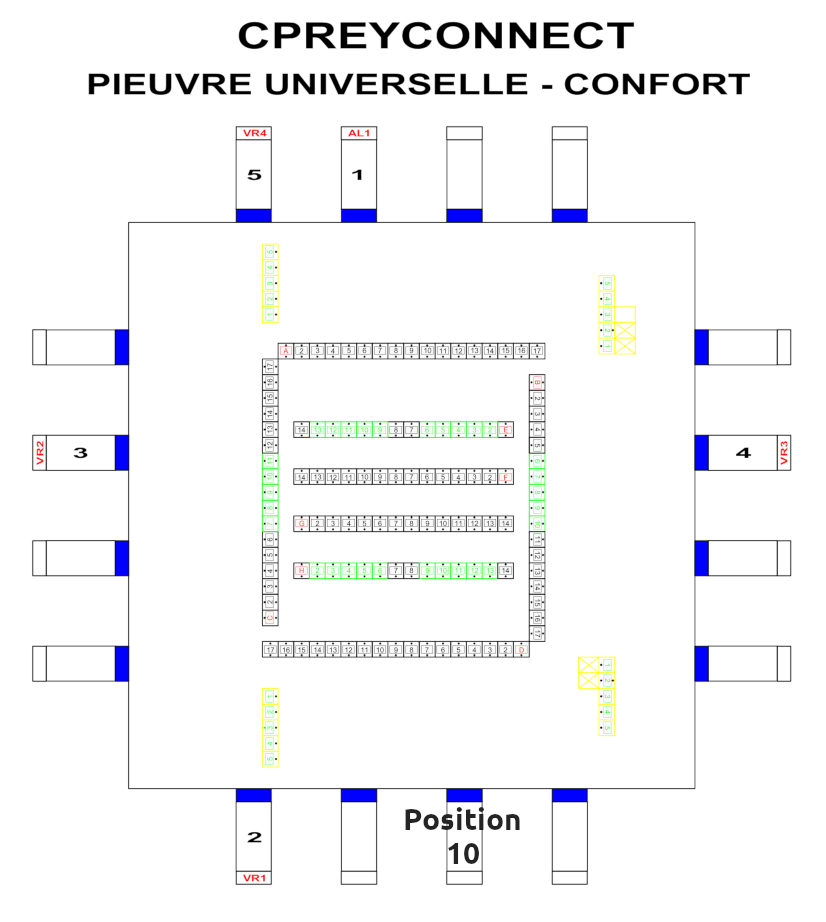

Câblage des extensions de la position 10 du boitier Zone Confort

CAS DE FIGURE 1 :

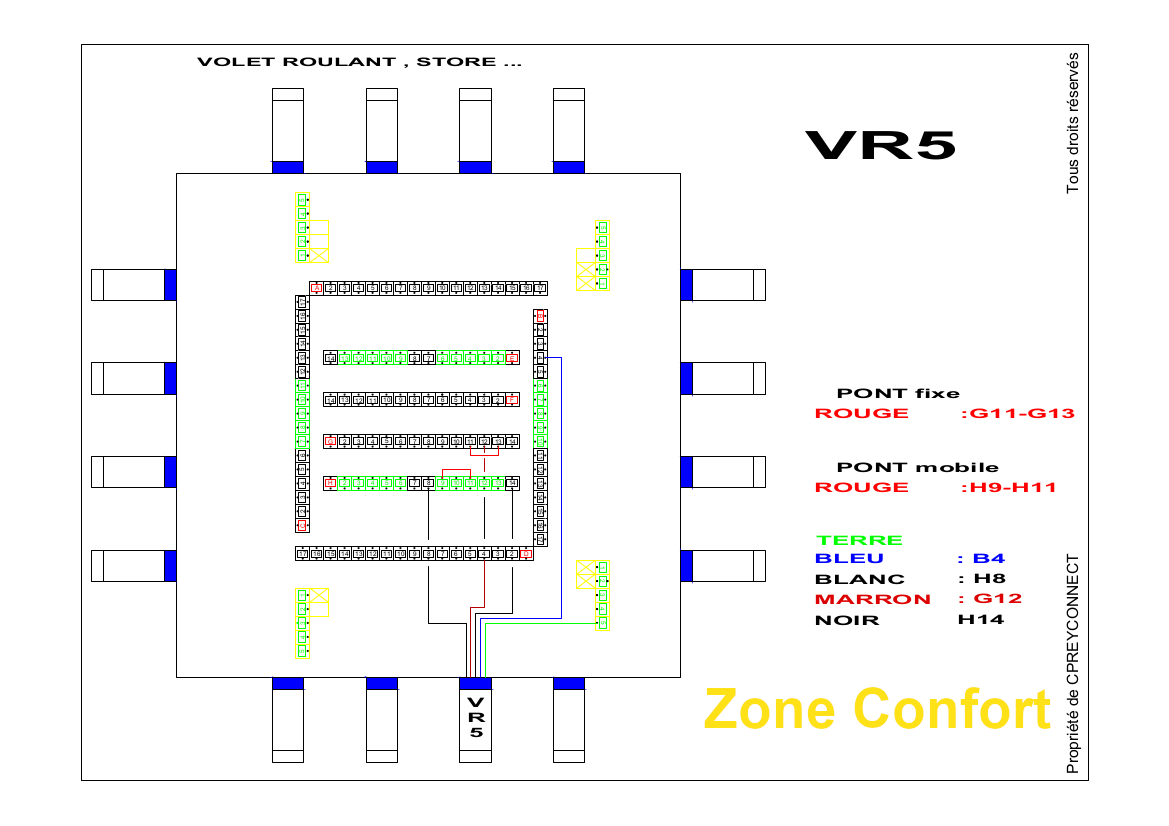

Pour installer un Volet Roulant 5 en position 10 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 10.
• Un pont fixe, fil de 1.5mm2 en Rouge de 10cm pour relier les connecteurs G11 à G13
• Un pont mobile, fil de 1.5mm2 en Rouge de 10cm pour relier les connecteurs H9 à H11
• Une gaine de 20 avec 5 fils Bleu, Blanc, Marron, Noir, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, les 2 blancs(W).



Vous pouvez télécharger le fichier : PEU_CONFORT_+VR5_PO10
